Подводная лодка британского военно-морского флота "Апхоулдер" ("Союзник")

Подводные лодки безо всякого труда плавают по водной поверхности. Но в отличие от всех остальных кораблей могут опускаться на дно океана и в некоторых случаях месяцами плавать в его глубинах. Весь секрет в том, что подлодка имеет уникальную двухкорпусную конструкцию.

Между ее внешним и внутренним корпусами находятся специальные отделения, или балластные цистерны, которые могут заполняться морской водой. При этом увеличивается полный вес подлодки и соответственно уменьшается ее плавучесть, то есть способность держаться на поверхности. Вперед лодка движется за счет работы гребного винта, а погрузиться ей помогают горизонтальные рули, названные гидропланами.

Внутренний стальной корпус подлодки рассчитан на то, чтобы выдерживать огромное давление воды, которое растет с глубиной. В погруженном состоянии держаться устойчиво кораблю помогают дифферентные цистерны, расположенные вдоль киля. Если надо всплывать, то на подлодке освобождают от воды, или, как говорят, продувают балластные цистерны. Подлодке помогают идти нужным курсом такие навигационные средства, как перископы, радар, (радиолокатор), сонар (гидролокатор) и спутниковые системы связи.

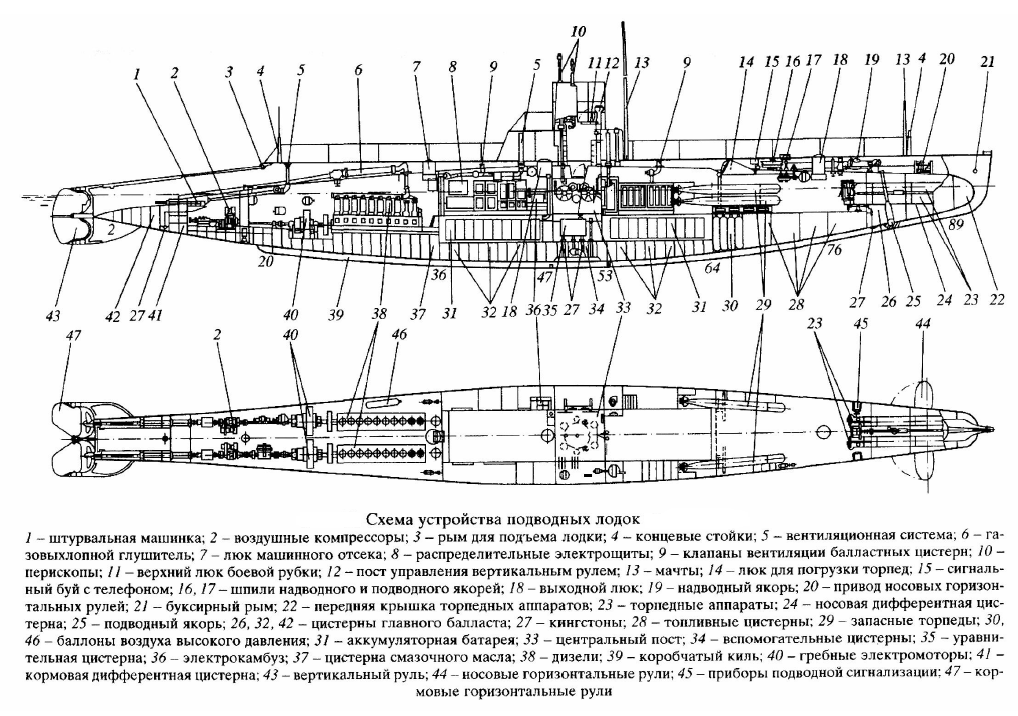

На изображении сверху, показанная в разрезе ударная британская подлодка водоизмещением 2455 тонн и длиной 232 фута может двигаться со скоростью 20 миль в час. Пока лодка находится у поверхности, ее дизельные двигатели вырабатывают электроэнергию. Эта энергия запасается в аккумуляторных батареях и расходуется затем в подводном плавании. Атомные подводные лодки используют ядерное топливо, чтобы превратить воду в перегретый пар для работы ее паровых турбин.

Как погружается и всплывает подлодка?

Когда подлодка находится на поверхности, говорят, что она пребывает в состоянии положительной плавучести. Тогда ее балластные цистерны в основном заполнены воздухом (ближний рисунок справа). При погружении (средний рисунок справа) судно приобретает отрицательную плавучесть, так как воздух из балластных цистерн выходит через выпускные клапаны, и емкости заполняются водой через водозаборные порты. Чтобы двигаться на определенной глубине в погруженном состоянии, на подлодках используют технику уравновешивания, когда сжатый воздух нагнетается в балластные цистерны, а водозаборные порты остаются открытыми. При этом и наступает нужное состояние нейтральной плавучести. Для всплытия (дальний рисунок справа)с помощью сжатого воздуха, хранящегося на борту, выталкивают воду из балластных цистерн.

На подлодке мало свободного места. На верхнем рисунке моряки едят в кают-компании. В правом верхнем углу — американская подлодка в надводном плавании. Справа на фотографии — тесный кубрик, где спят подводники.

Чистый воздух под водой

На большинстве современных подлодок пресную воду делают из морской. И запасы свежего воздуха также делают на борту — разлагая пресную воду с помощью электролиза и освобождая из нее кислород. Когда подлодка курсирует вблизи поверхности, она с помощью прикрытых колпаками шноркелей — приспособлений, выставленных над водой, забирает свежий и выбрасывает отработанный воздух. В этом положении над боевой рубкой лодки оказываются на воздухе, кроме шноркелей, перископ, антенна радиосвязи и другие надстроечные элементы. Качество воздуха на подлодке контролируется ежедневно, чтобы обеспечивать нужное содержание кислорода. Весь воздух проходит через скруббер, или газоочиститель, для устранения загрязнений. Отработавшие газы выходят через отдельный трубопровод.
